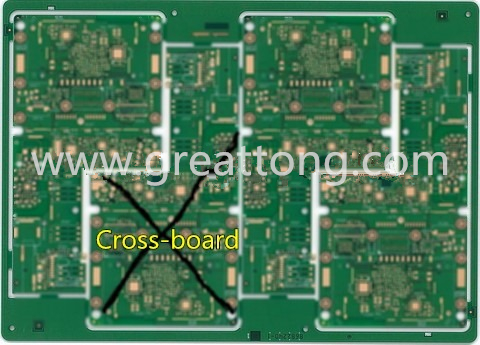

有人叫它【Cross-board】或【X-board】，也有人叫它做【打叉板】，這些名稱都是用來表示PCB電路板拼板中有「壞板」的意思。Cross就是打叉(X)的符號喔!

比如說一張四合一(4 in 1)的電路拼板中有一片、兩片、三片單板在PCB板廠內測試的時候就發現有品質問題，然后在壞板的上面用簽字筆畫個大叉叉【X】，來標示那幾片單板為壞板，剩下的就是良品板咯，這就是【X-board】的由來，當然如果所有的板子都壞了，就直接把整張拼板報廢就可以。

不過問題來了，當拼板中出現了【X-board】，到底是要整張拼板都報廢呢？還是可以請客戶允收呢？因為拼板中還是有良品板啊？整張拼板都報廢多浪費啊？一定有人會這么想吧！



其實這個問題沒有所謂的對與錯，當你站在不同角度的時候，就會有不同的看法。

PCB板廠對【X-board】的看法

當然希望客戶可以接受【X-board】，因為這些都是成本，都是錢啊！番石榴上面有蟲咬的黑點，只要把黑點去掉，便宜一點賣給客戶就好了，多少還可以收點本金回來。

SMT工程師對【X-board】的看法

【X-board】其實會影響到整條SMT產線的效率，假設原本是一張四合一的拼板，其中有一片單板是壞板，那不就降級變成了三合一拼板了。

再說，要怎么判斷那片單板是壞板？然后重新設定貼片程式來跳過壞板的貼片，總不能明明已經知道其中有壞板，還硬要把零件打在壞板上，然后整片板子打完SMT后再報廢吧！而且，SMT機器好像也無法自動判斷壞板上面的叉叉符號啊！還是得手動判斷，或是要求板子上固定某個地方鉆孔用光學來判斷。

【X-board】最后的折衷辦法

就因為雙方各自的需求不同，最終應該還是會以整體生產成本為考量的重點，如果一張拼板沒有多少費用，當然就直接整張板子報廢就好了，大家也沒有必要討價還價了，如果一張拼板總價值在US20以上（每家公司對這個總假的定義不同），就可以來談談折價生產的問題。



當【X-board】可以允收后，一般的SMT產線會要求板廠做到下列事項：

?　所有的【X-board】要在壞板的正反兩片都打上明顯的叉叉標記，或是商議好的符號，有些公司會要求在壞板的固定地方鉆一個孔，讓SMT機器可以透過光學來自動判別，但這畢竟還是浪費一些偵測的時間。

?　板廠必須將拼板中有相同位置壞板的板子迭放在一起，注明并另外包裝。這樣可以讓SMT產線直接修改貼片程式跳掉壞板的貼片程序。

?　一般來說，三合一或四合一的板子，最多只允許一片壞板，六合一或八合一的板子或許可以允許兩片壞板，依照各家公司的標淮而定。



話說回來，PCB生產過程中如果有大量的【X-board】出現，通常意味著這一批板子可能有品質異常，除非是那種線路很細、導通孔太近，PCB設計幾乎超過PCB板廠制程界限條件的板子，否則，一般來說PCB板廠應該會注意自己生產的品質，以避免這類生產損失，但是從板廠的角度看，PCB生產過程中難免有壞板，一般來說可以控制在一定的不良率內，只是生產如果數量多的話，多少還是會累積一定的【X-board】。

總之【X-board】到目前為止似乎還是個很難完全避免的問題，深圳宏力捷的建議是盡量紀錄這些有【X-board】拼板生產的序號，列入品質追蹤的高度觀察名單當中，如果在PCBA的生產過程中發現不良率有異常升高的趨勢時，就得找板廠了解狀況，免得到時候在客戶端發生重大的品質問題，那麻煩就大了。
