黑人大荫道bbwbbb高潮潮喷丨激情久久一区二区三区丨国产福利第一页丨亚洲精品一区二区三区丝袜丨国产精品日日做人人爱丨超碰av在线免费观看丨女同一区二区丨精品久久久久久亚洲综合网丨久久久无码精品午夜丨a天堂资源在线观看丨成人深夜视频在线观看丨肥老熟妇伦子伦456视频丨欧美青青草丨看全色黄大色黄大片大学生丨亚洲成av人片在线观看无下载丨欧洲专线一区二区三区丨亚洲精品中文字幕一区二区三区丨亚洲精品视频在线播放丨国产欧美日韩一区二区加勒比丨欧美日韩美女

這是前一陣子公司產(chǎn)品執(zhí)行落下測(cè)試后發(fā)現(xiàn)陶瓷電容(MLCC)有破斷裂及掉落的問題，經(jīng)過初步的分析后發(fā)現(xiàn)電路板的焊墊以及電容零件上的鍍層都還殘留在電路板上，而且電容本身開裂的位置發(fā)生在端點(diǎn)以外的地方。

依此現(xiàn)象研判，應(yīng)該是遭受到外力而使得電容發(fā)生破裂的典型問題，個(gè)人認(rèn)為這種破裂的現(xiàn)象很像電路板彎曲而造成的應(yīng)力所致，因?yàn)檫@款電路板的厚度只有1.2mm，而破裂位置的零件則座落在電路板的板邊直角以內(nèi)大約25mm的位置。第二個(gè)理由是這里總共有兩顆一模一樣的電容零件，看起來反而是離板邊比較遠(yuǎn)的電容，破裂及掉落的機(jī)會(huì)比較大，這可能是距離板邊比較遠(yuǎn)，所以板子彎折的幅度反而比較大的緣故。



不過這只是我個(gè)人的看法，其他人還是有不同的意見，因?yàn)榱慵赃吘陀幸活w螺絲將電路板鎖在塑膠下殼上，理論上不應(yīng)該有板彎的機(jī)會(huì)才是。關(guān)于這點(diǎn)，個(gè)人認(rèn)為應(yīng)該是落下實(shí)驗(yàn)(drop impact test)中外殼受到撞擊以致塑膠變形彎曲，連帶使得機(jī)殼內(nèi)部的電路板跟著彎曲所致。

后來我們把將整機(jī)連同破裂的電容零件送到電容的日本原廠作分析，報(bào)告回來說是【機(jī)械應(yīng)力】所引起的電容破裂現(xiàn)象，他們也認(rèn)為板子彎曲是主要原因，電容應(yīng)該是被板子彎曲后拉扯而造成的破裂，所以破裂的地方才會(huì)從端點(diǎn)外緣以約45度角的方向裂開，而且應(yīng)力(STRESS)應(yīng)該是發(fā)生在焊接作業(yè)完成之后。

▼有人認(rèn)為電容旁邊已經(jīng)有螺絲將電路板固定于機(jī)殼上了，不應(yīng)該發(fā)生電路板彎曲的現(xiàn)象才對(duì)。

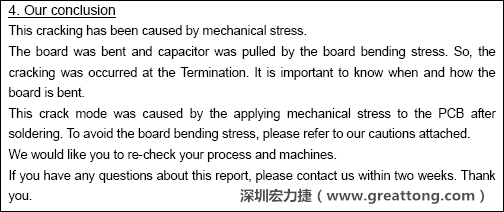

▼電容廠商的分析報(bào)告結(jié)論，雖然廠商的結(jié)論不一定最正確，但照片不會(huì)騙人。

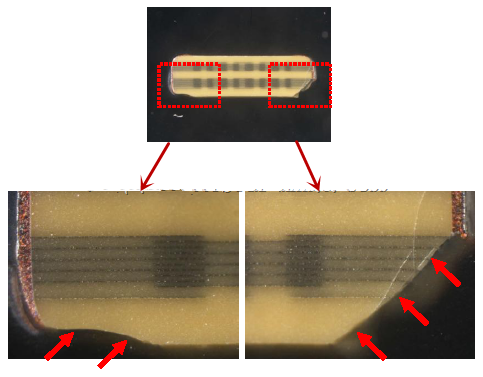

▼從破裂的現(xiàn)象與電容廠商切片的照片看來，破裂的痕跡從端接處以斜角方向裂開，電容零件的確像是機(jī)械外應(yīng)力所造成的破裂。
