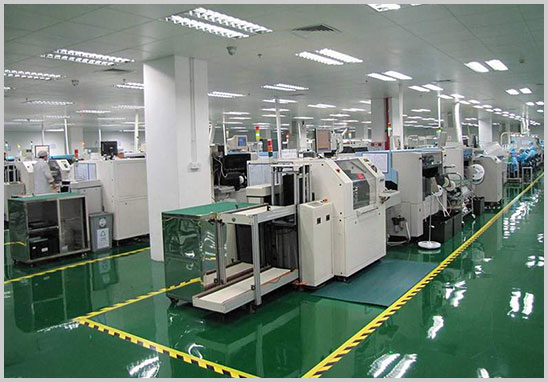

SMT貼片加工是電子產品制造中廣泛應用的一項關鍵技術。對于電子設備廠家的采購人員來說，了解SMT貼片打樣加工的具體方法和流程至關重要，這不僅有助于提升產品質量，還能優化生產流程，降低成本。以下是對SMT貼片打樣加工方法及流程的詳細介紹。
一、SMT貼片打樣加工的方法
1. 鋼網制作
在進行SMT貼片加工之前，首先需要根據PCB板的布局和設計，制作一張精密的鋼網。鋼網上的小孔對應著PCB板上的每一個焊盤，確保錫膏能夠準確無誤地印刷到焊盤上。鋼網的制作精度直接影響SMT貼片的質量。
2. 錫膏印刷
錫膏印刷是SMT貼片加工的關鍵步驟之一。在這個過程中，使用錫膏印刷機將錫膏通過鋼網印刷到PCB板的焊盤上。錫膏的量要適中，既要保證焊接質量，又要避免過多的錫膏導致短路。
3. 元件貼裝
元件貼裝是SMT貼片加工的核心環節。在這一步，自動化貼片機根據預設程序，精確地將電子元件貼裝到已印刷好錫膏的PCB板上。貼片機的精度和速度是影響生產效率和產品質量的關鍵因素。
4. 回流焊接
完成元件貼裝后，PCB板會進入回流焊爐進行焊接。在這個過程中，錫膏會融化并凝固，從而將元件牢固地焊接在PCB板上。回流焊接的溫度曲線和時間控制是確保焊接質量的關鍵。
5. 質量檢測
焊接完成后，需要對PCB板進行質量檢測。這包括目視檢查、X光檢查、功能測試等多個環節，確保每一個產品都符合質量標準。
6. 返修與重工
在質量檢測環節中發現的不合格產品，需要進行返修或重工。這可能涉及到元件的更換、補焊、清洗等步驟，以確保最終產品的質量。
二、SMT貼片打樣加工的流程
1. 設計審核與物料準備
在進行SMT貼片打樣加工之前，首先需要對PCB設計進行審核，確保設計符合加工要求。同時，根據BOM表準備所需的元件和材料。
2. 鋼網制作與調試
根據審核通過的PCB設計，制作鋼網，并進行調試，確保錫膏能夠準確印刷到焊盤上。
3. 錫膏印刷與元件貼裝
使用錫膏印刷機將錫膏印刷到PCB板上，然后通過貼片機進行元件的自動化貼裝。這個過程中需要嚴格控制錫膏的量和貼片的精度。
4. 回流焊接與質量檢測
貼裝完成后，PCB板會進入回流焊爐進行焊接。焊接完成后，進行嚴格的質量檢測，包括外觀檢查、電氣性能測試等。
5. 返修、重工與包裝
對于檢測中發現的問題產品進行返修或重工，確保最終產品符合質量標準。最后，對合格產品進行包裝，準備出貨。
6. 客戶驗收與反饋
產品出貨前，會提交給客戶進行驗收。根據客戶反饋，不斷優化生產流程，提高產品質量。
需要注意的事項
- 環境控制：SMT貼片加工對環境的要求較高，溫度和濕度的變化可能影響焊接質量和產品穩定性。加工車間需要配備恒溫恒濕系統，確保環境穩定。
- 元件和材料選擇：元件和材料的質量直接影響最終產品的質量。因此，在選擇供應商時，需要嚴格把關，確保元件和材料的質量可靠。
- 設備維護與校準：SMT貼片加工涉及許多精密設備，如貼片機、回流焊爐等。這些設備需要定期進行維護和校準，以確保其精度和穩定性。
SMT貼片打樣加工是一個復雜而精細的過程，需要嚴格控制每一個環節，確保最終產品的質量。對于電子設備廠家的采購人員來說，了解并掌握SMT貼片打樣加工的方法和流程，有助于更好地與供應商溝通合作，提升產品的生產效率和質量。
