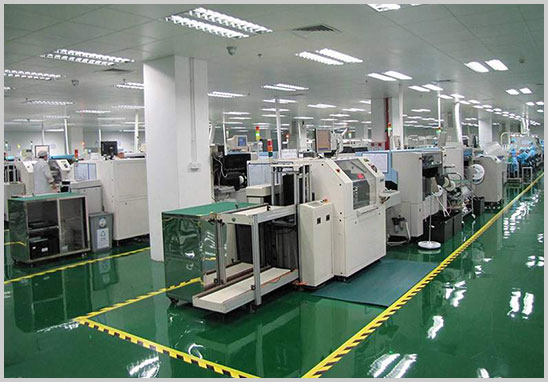

在表面貼裝技術（SMT）加工過程中，貼片元件被放置于印刷電路板（PCB）上并通過回流焊接來完成電路組裝。要實現高品質、高效率的SMT加工，規范的PCB基板是關鍵。即使擁有最先進的SMT技術，如果PCB基板不符合標準，也難以達到預期的效果。接下來SMT貼片加工廠家-宏力捷電子將為大家介紹實現高品質、高效率SMT加工對PCB的要求。
一、適宜的PCB拼版尺寸
1. 尺寸要求：
- 拼版后的PCB尺寸在10-15厘米范圍較為適宜。太小的板子（小于5厘米*5厘米）貼片機難以處理，導致效率低下。
- 太大的板子（大于420*500毫米）超出了大多數貼片機的處理范圍，也會影響生產效率。
2. 板厚要求：
- 非必要情況下，不要使用過薄或過軟的板材。薄板和軟板在印刷定位和貼片支撐方面都存在挑戰，通常需要制作專用治具，增加成本。
二、符合規范的Mark點和工藝邊
1. 工藝邊要求：
- 工藝邊寬度應在5-8毫米之間，確保PCB在傳輸過程中穩定。
- 工藝邊上應合理放置Mark點，以保證PCB在SMT設備上的精確定位和傳輸穩定性。
2. Mark點要求：
- Mark點應為實心圓，焊盤直徑1毫米，阻焊窗口直徑3毫米。
- Mark點表面應潔凈、平整，顏色與背景有明顯區別，表面以沉金處理為佳，確保高對比度。
三、合理設計放置SMD元件
1. 元件分布：
- 高效率的SMT加工希望每個PCB上有盡可能多的SMD元件，減少進出板和貼片頭空跑的時間浪費。
- 避免單面只有少量貼片元件的情況，盡量將這些元件移至另一面，形成單面貼片板，提高效率。
2. 雙面貼片板設計：
- 對回流溫度敏感的元件（如鏡頭和BGA）和自重較大的元件（如電感、卡座、連接器）應放在同一面，只過一次回流焊。
- 另一面只放置電阻、電容、二三極管和普通IC，適應兩次回流焊的要求。
四、優選PCB表面處理
1. 沉金工藝：
- 對于0402及更小元件、精密BGA/QFN/QFP，建議采用沉金工藝，因?yàn)閲婂a工藝的平整性較差，影響錫膏印刷品質。
2. OSP工藝注意事項：
- 雙面貼片時，避免采用OSP工藝，因?yàn)樵谫N第一面時，第二面容易在高溫下氧化。
- 如果PCB需要長期庫存，避免使用OSP工藝，因?yàn)镺SP板在常溫下易氧化。
- OSP表面處理的PCB上有測試點時，要確保測試點上錫，因?yàn)楹附忧暗腛SP保護膜導電性差。
五、焊盤和定位孔設計考究
1. 焊盤設計：
- 焊盤形狀和大小需合理，過大容易導致元件在回流焊時歪斜，過小則難以保證上錫量。
- 密腳IC和連接器的焊盤不要過粗或過細，確保貼片和焊接質量。
2. 定位孔設計：
- 卡座、連接器的定位柱必須與PCB的定位孔匹配。定位孔過小會影響插入，過大會失去定位作用。
實現高品質、高效率的SMT加工需要PCB設計和制造嚴格符合規范。從拼版尺寸、工藝邊和Mark點設計，到元件合理分布和表面處理選擇，每一個細節都直接影響到最終產品的質量和生產效率。通過遵循上述要求，設計者和制造商可以確保SMT加工過程順利進行，生產出高質量的PCBA產品。
